玻璃上片切割一體機" textvalue="新型上片切割一體機帶打標簽" style="text-decoration: underline; color: rgb(0, 0, 0); font-size: 16px; font-family: arial, helvetica, sans-serif;">新型上片切割一體機帶打標簽

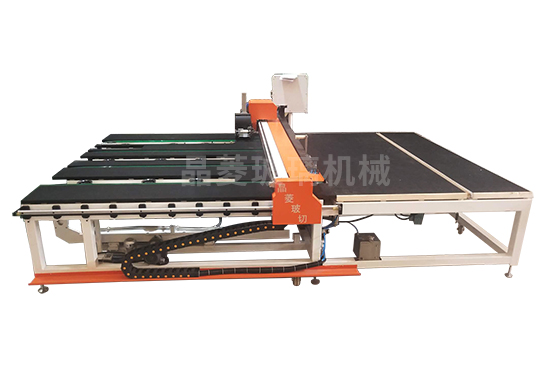

新款自動上片輸送自動切割一體機（zhuanli產品）

一、設備工作區域麵積：4500mm×3200 mm×900 mm 注：可根據客戶的特殊要求，進行定製開發。

二、簡介說明：

本機屬實用新型玻璃上片切割一體機，特點是：整機可連體在車間移動，切割功能+上片功能聯合在一個機台上麵，外加連接氣浮掰片台。由升降機、翻轉大臂、翻轉大臂軸、翻轉小臂、小臂驅動軸、主、副連杆、吸盤組件和限位開關構成的玻璃自動上片機構；由上片臂、切割橫梁、輸送平台組成的切割上片工作台工作台，在機架前後側有縱移導軌和齒條，側力板上安裝有主傳動輪、伺服電機、顯示器、電控櫃，兩側力板間固有切割機橫梁，上有軸心式滑軌、SBR型導軌、通軸、橫移齒條和切割刀頭自動切割機構。該機集合多功能為一體，省人省錢占地小，適合中小型玻璃加工企業使用。

產品特點：

1）一台設備功能能頂3台設備（上片機+切割機+掰片台）

2）花少錢做多事，小空間，做大事

3）設計精湛，高效節能。節電40%

4）高端配置，故障率低

功能：上片、切割（直線、異型）

三、設備性能及工作原理：

將玻璃放在指定位置，給出取片信號後，取片吸盤自動翻起並將玻璃吸附後放置在切割台上，切割機自動校正玻璃定位。

整個工作過程有PLC自動控製或手動控製均可完成，手動方式主要在設備調整和維修時使用，每個動作可單獨完成，也可用來進行正常工作。給出取片信號（人工、自動均可）後，翻轉係統工作，電機驅動機械反轉機構使吸盤臂翻起，並達到和玻璃一樣的傾斜角度時翻轉停止，前移電機使吸盤移動，頂部吸盤旁的檢測開關接觸到玻璃時，前移電機停止。此時真空係統工作，吸盤開始吸附玻璃，當真空壓力開關達到設定壓力時，真空泵停止，吸盤的伸縮連杆機構通過電機驅動把玻璃提升起來，在此工位約停數秒後，確保單片玻璃吸起，電機驅動機械翻轉機構使玻璃反轉至切割台麵，伸縮連杆機構使吸盤與玻璃同時降落，吸盤吹壓縮空氣快速釋放玻璃，傳動機構停止，回歸平整原位。切割機自動校正玻璃定位後進行切割，切割完成後切割平台輸送帶浮起把玻璃移動至掰片台進行掰片，上片臂在接收到玻璃移出切割台麵的信號後再自動升起進行玻璃取片。

技術參數：

1）、上片尺寸範圍：MAX上片尺寸：2440*2000mm

2）、上片厚度：3~19mm。

3）、上片周期：40-60秒

4）、傳輸速度：0~40m/min（可調）

5）、MAX吸片深度：700mm

6）、MAX上片附荷：1000KG

7）、單側上片臂數量：3個臂。

8）、單臂吸盤數：三個。

9）、上片翻轉臂：單翻

10）、上片工位：單工位

11）、電源/功率：380V/50HZ

12）、安裝功率：約3.5KW

13）、壓縮空氣：0.5~0.8Mpa

14）、真空壓力：-70~90Kpa

機械配置：

1) 、翻轉鏈輪鏈條：特製高精度加強形。

2) 、真空吸盤：進口丁青膠材質（雙吸附結構）

3）、傳輸/翻轉電機：台邦電機

4）、真空泵：中外合資PUJIANG

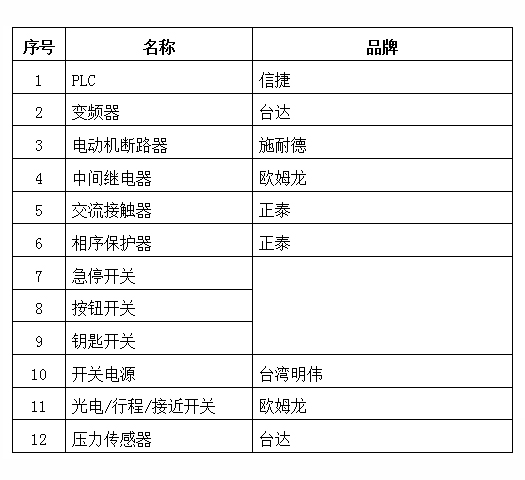

電器原件
